CADRasterLTXの機能に以下の機能が＋されます。

半自動トレース
ラスターの線を自動トレースします。

線の途切れている所や、分岐している所で一時停止し、どの方向へ 行くか尋ねてきます__半自動。

トレース線の太さをラスターの線幅でトレースするオプション機能
カーブ・セグメントパラメータ指定
等高線の高度入力

作業中に使えるショートカットメニューも充実

トレース中のズーム倍率変更や、

パラメータ設定とは別にその場その場で
変更できます。




トレースの後処理も選択できます。

位置あわせ（キャリブレーションネット）
複雑なゆがみをネットを使って補正します。

　地図や地形図に描かれている緯度・経度のコマごとに補正できます。
縦・横のコマ数とサイズが指定でき（ベースネット作成）ます。
補正後、ある1コマの右上をもう少し右に といったピンポイント修正にも、簡単に応えられます。
1図面の補正位置情報、※変換方程式、結果のプレビューの3アイテムを保存することで、
数パターン補正を作成し最適な結果を採用できます。



※補正で使用できるモデル方程式。アフィン、ヘルマート、2次、3次、4次方程式

コピー、カット＆ペースト
長方形・ポリゴン（多角形）型にカット。

　　Ctrl+右クリック　のショートカットメニューで
⇔ オプションが表示されます。

複数の図面を開き、図面間を自由に切り貼りできます。
例えば　【Aイメージの一部をコピー、
　　　　　　Bイメージを開きAでコピーしたエリアを貼付け。】

エリアは長方形 または ポリゴン（多角形）を選べます。
そして、選択したエリアをCADRasterのクリップボードへ(貼付の為)
か ファイルへ落とすか 2つの方法を選べます。

また、挿入基点をセットできます。
　　挿入点 <0,0>:　　　　　X ｽｹｰﾙﾌｧｸﾀｰ <1>:
　　回転角度 <0>:　 　　　Y ｽｹｰﾙﾌｧｸﾀｰ <1>: 　の4つが指定できます。

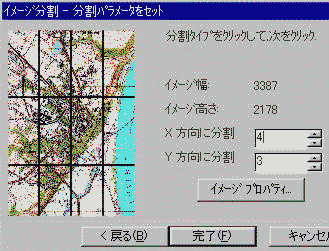

ラスター分割
大きな1図面を位置情報をもったまま分割できます、後から張り合わせる作業が要りません。

サイズダウンに！　1枚の図面のコマ数を指定すると自動で4*3のファイルを作成します。
1枚の図面であった位置を記憶しているので分割後に、また1枚に結合する作業なしで
結合できます。

GTMジオグラフィカルマッピングシステム
いろいろな地理座標系でのXY座標を表示または入力が可能！

地理座標系を直交座標系に連動表示・変換できます。

座標系
GEOシステム（緯度/経度）
ガウスクリューガ システム（横メルカトル）
　Ｐ4２システム（横メルカトル）
　UTMシステム（横メルカトル）
　DHRシステム（横メルカトル）独
　GTMシステム（横メルカトル）

ベクターの挿入
ベクトルエンティティ→ラスター図面へ埋め込みます。

V → R 変換機能2

例1　AutoCADで円、線を描き、それを囲む長方形エリアを選択して変換します。
ラスター化→
描いたベクター図が、下敷きにしているラスターに埋め込まれます。

カラーイメージ編集
透過カラーフィルター（PRO）カラーフィルター（LTX・PRO）カラー塗りつぶし（LTX・PRO）

透過カラーフィルターはPROのみの機能です。
指定の色を削除（透過マスクの反転、削除）できます。
高カラーのTrueColor（32ビット）のTIFFイメージが編集の対象です。
ピクセル単位の細かい指定ができます。

カラー塗りつぶし
指定の色を削除できます。
透過フィルターに比べて大まかな指定、長方形またはポリゴンでの指定となります。

カラーフィルター
カラースナップ機能、カラーイメージ中のある色をトレースするのに役立ちます。

その他の機能ピックアップ
LTX・PRO共通
